Контакторы ткс-101-дод





Контактор ТКС-101-ДОД предназначен для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях.
<h4>Область применения</h4>
Контакторы типа ТКС-101-ДОД используются преимущественно в качестве составной части систем управления работой бортовых эл. цепей воздушных судов различного класса. Основное предназначение устройства – подключение/отключение цепей питания электрического оборудования. Разрешено использование устройства в иных сферах, требующих присутствия в эл. схемах управления контакторов, стойких к воздействию вибрации.
<h4>Структура условного обозначения:</h4>
Контакторы маркируются так:ТКС101ДОД, где:

Т — номинальное напряжение в цепи обмотки управления контактора: Т — 27 В;
К — обозначение аппарата: К — контактор;
С — номинальная коммутируемая сила тока А:

буква Д — десятки;
буква С — сотни;


1 — указывает число единиц данного разряда;
0 — число независимых размыкающих контактов;
1 — число независимых замыкающих контактов;
Д — режим работы — продолжительный;
О — максимально допустимая температура окружающей среды: О — 85°С;
Д — дополнительная температура 25°С

<h4>Конструктивное исполнение</h4>

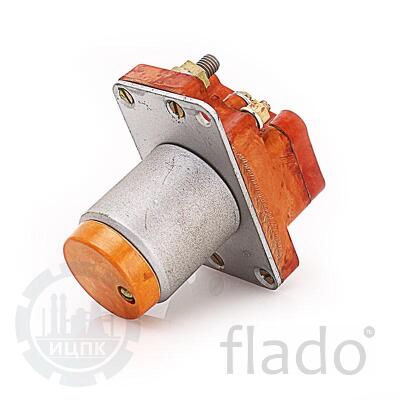

Конструктивно контактор ТКС101ДОД представляет собой разборную конструкцию, состоящую из монтажной пластины и цилиндрического корпуса привода эл. магнита. На лицевую сторону монтажной пластины выведены присоединительные контакты, предусматривающие фиксацию накидных клемм гайками. На противоположных углах пластины расположены монтажные отверстия под болтовое соединение.
Привод контактора оснащен эл. магнитом втягивающего типа. При наличии напряжения на его обмотках формируется магнитное поле, перемещающее сердечник вдоль направляющей втулки. К сердечнику прикреплена подвижная контактная планка. При достижении сердечником крайнего положения осуществляется замыкание контактов планки с контактами вывода и контролируемое оборудование подключается к питающей сети. После прекращения подачи напряжения на обмотку, сердечник за счет воздействия возвратной пружины возвращается в первоначальное положение, размыкая эл. цепь.
<p style="text-align:center"><img alt="Рис.1. Габаритный чертеж контактора ТКС-101-ДОД" src="//ris.1.-gabaritnyy-chertezh-kontaktora-tks-101-dod.jpg" width="245" height="300">
<em>Рис.1. Габаритный чертеж контактора ТКС-101-ДОД</em>
